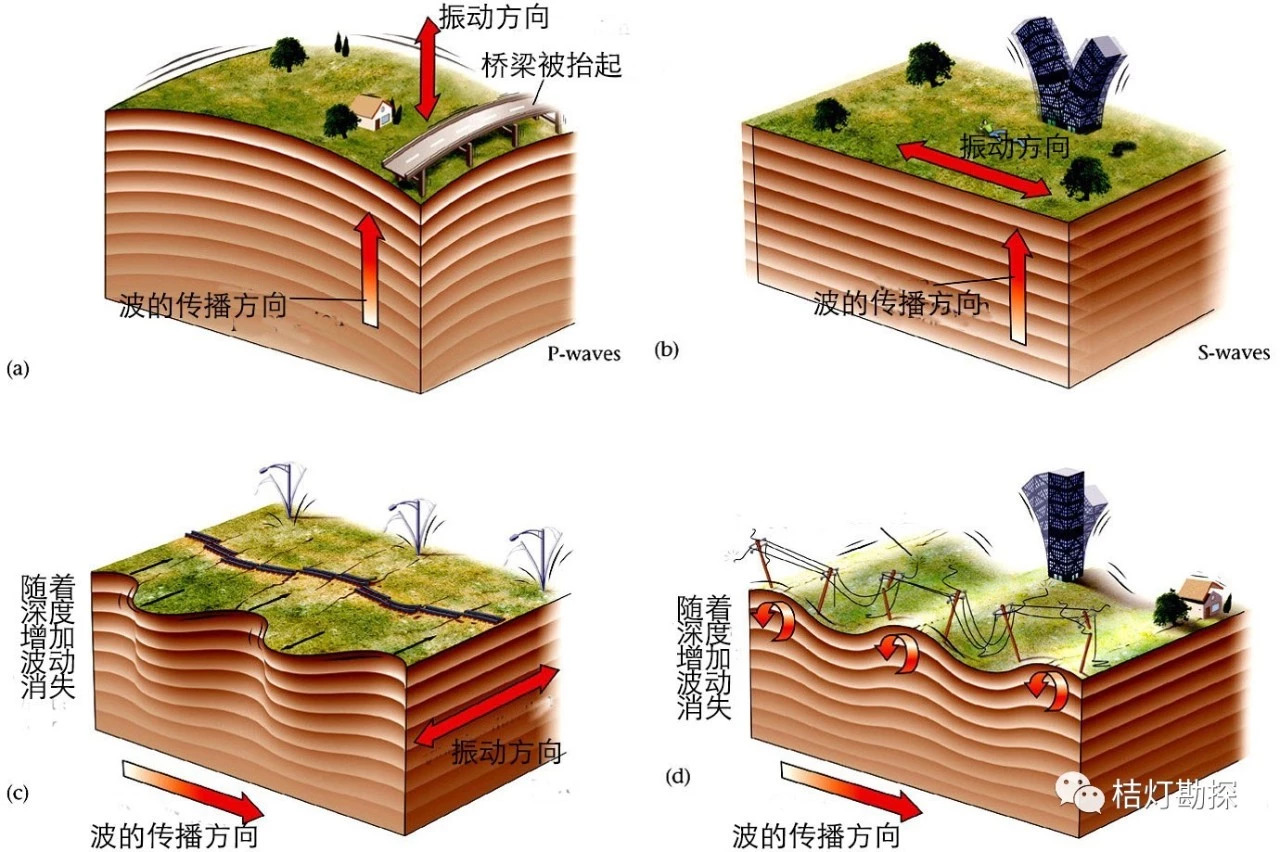

1——地震波對地面建筑物的影響
a圖為垂直向上的縱波，
b圖為垂直向上的橫波，
c圖為水平向右傳播，平行地面振動的橫波，
d圖為水平向右傳播，垂直地面振動的橫波。

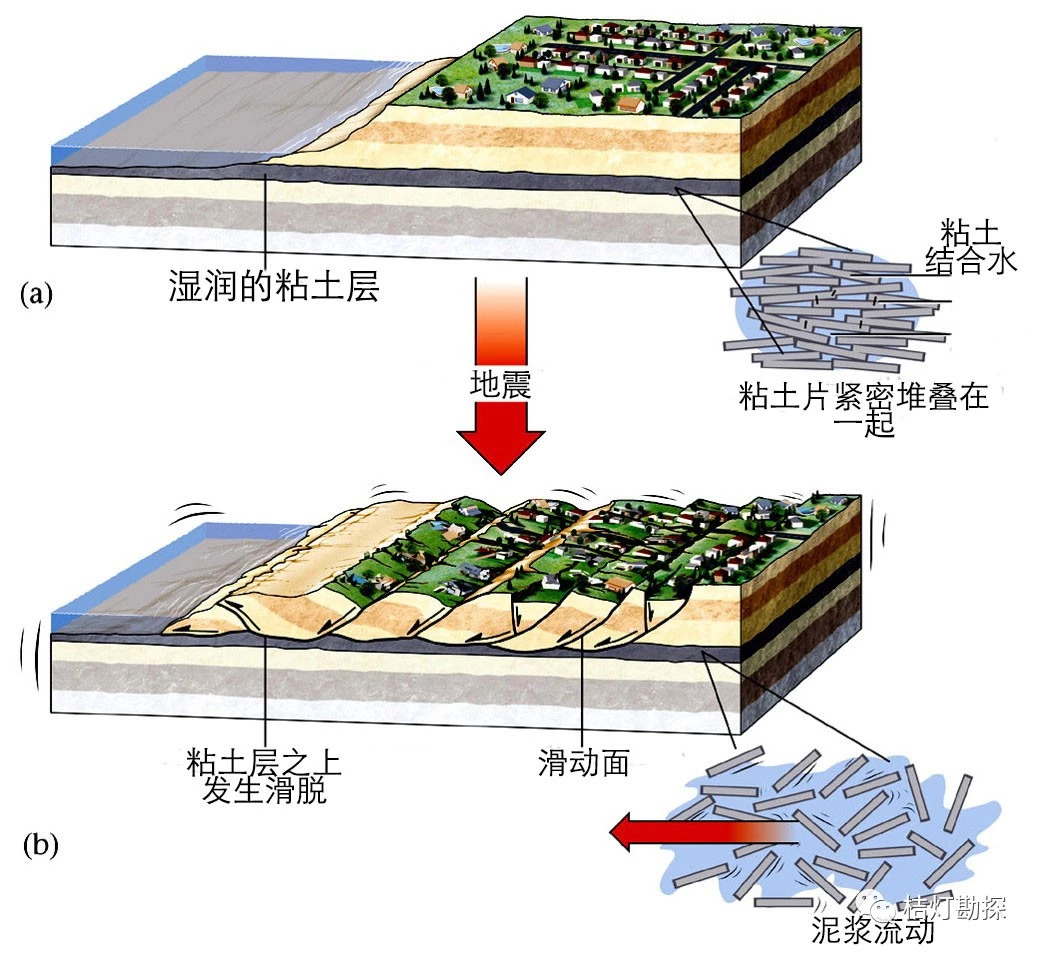

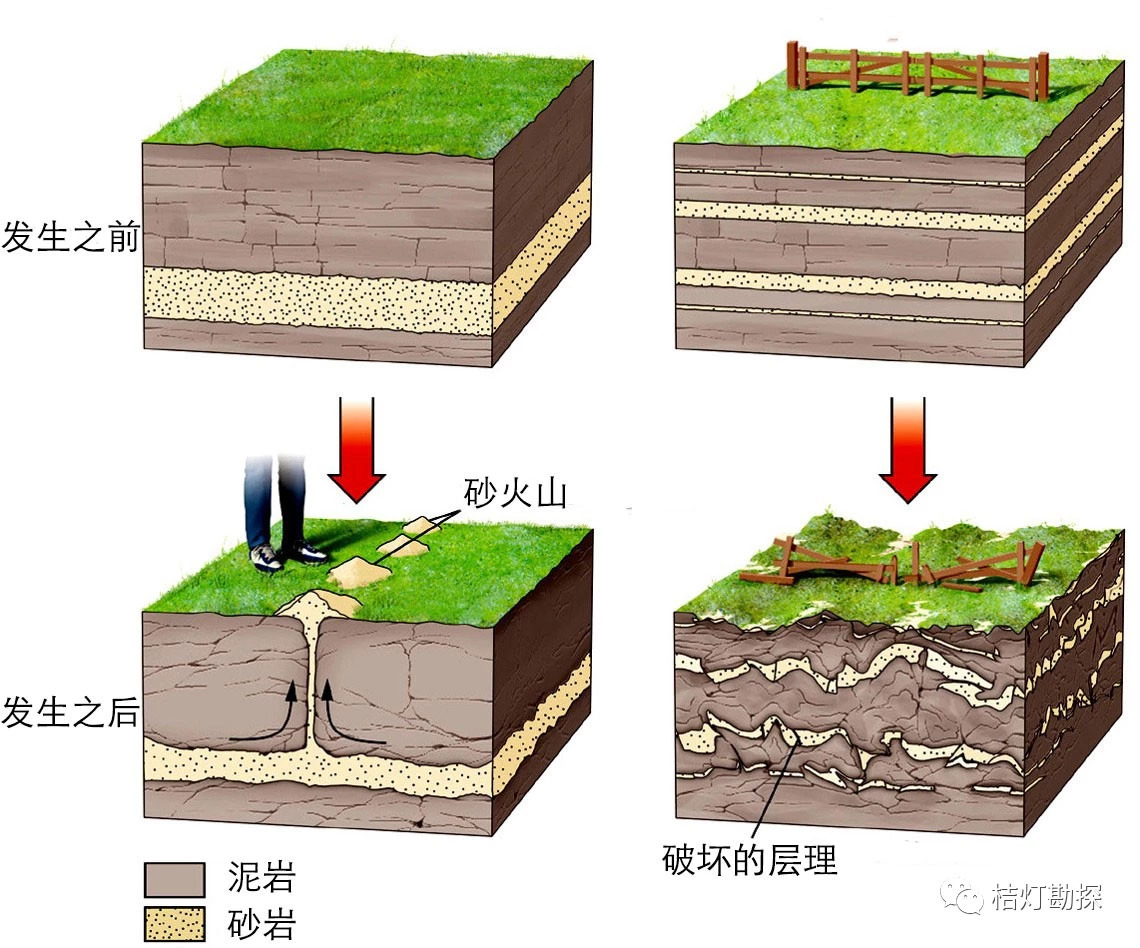

2——粘土層的液化作用
粘土層在地震抖動作用下，
發生液化作用，
變得容易流動，
導致上層堅硬地層形成斷塊。
3——地震形成的砂火山
淺層尚未成巖的沙土層
在地震的抖動作用下，
發生砂泥液化混雜，
容易造成砂層貫入泥層的種種貫入構造，
如砂脈、砂火山。
通過一定的通道被搬運到地表形成局部沙土堆積。

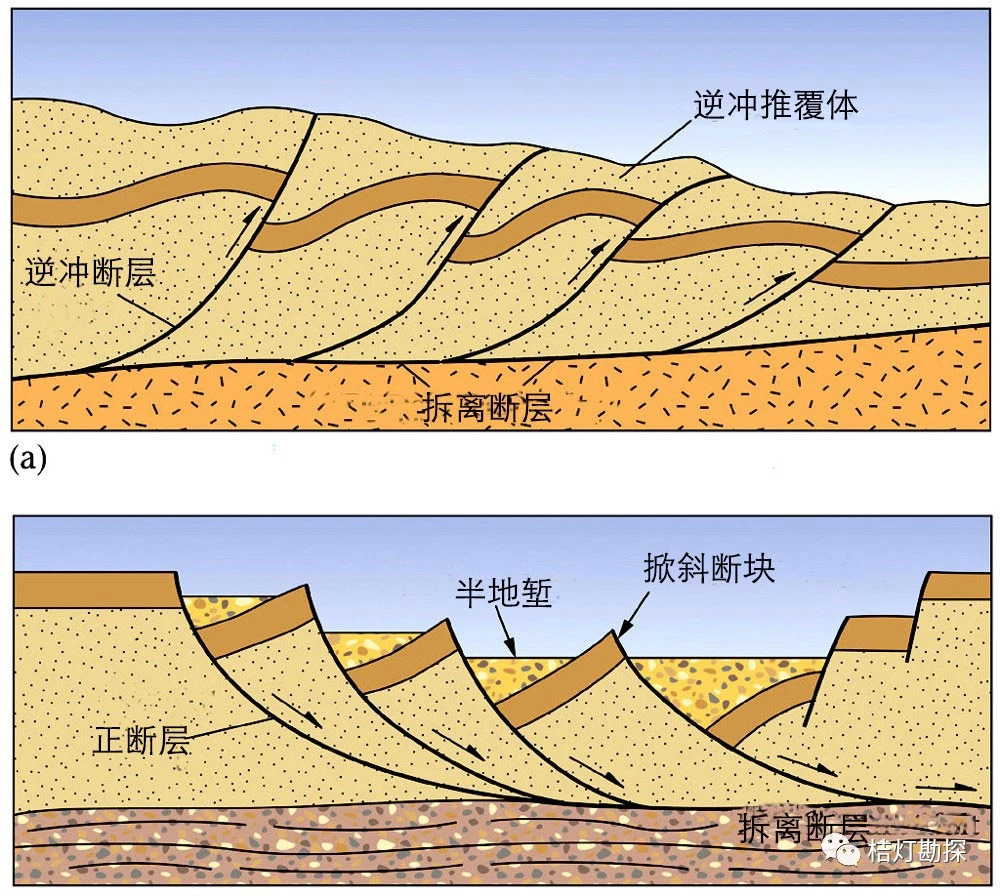

4——拆離斷層
伸展構造下的一系列正斷層
在底部匯聚成的近水平的大斷層，
稱為detachment faults。
擠壓構造中疊瓦狀逆沖斷層的底板斷層，
稱為décollements。

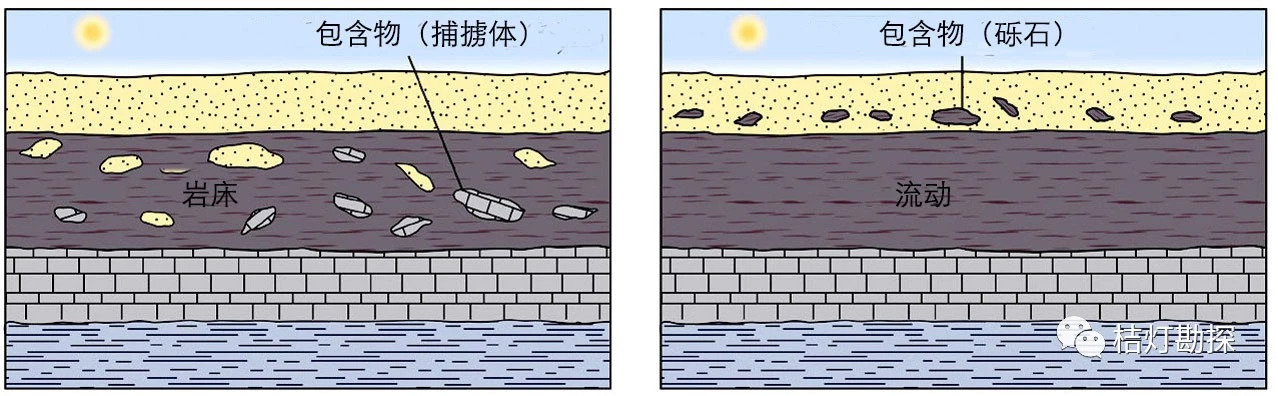

5——包含物指示的地層新老關系
火成巖中捕擄體，
沉積巖中的礫石，
都要比它們所在的巖層時代老。

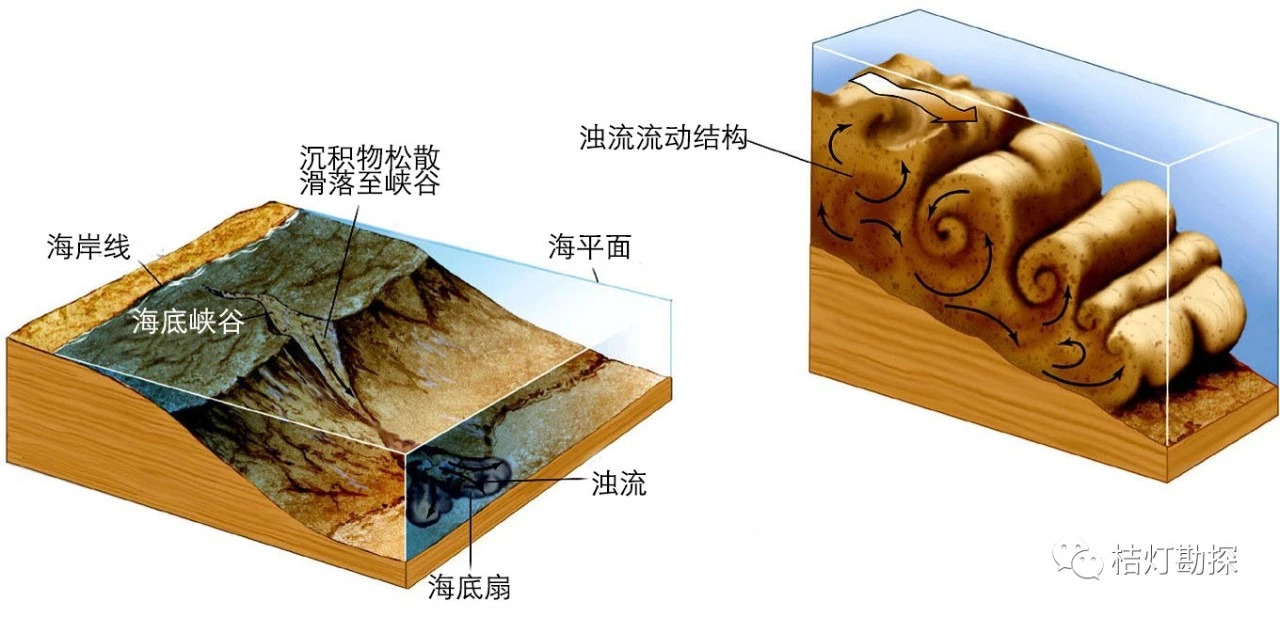

6——濁流和濁積巖的形成于分布位置
濁流是大量攜帶泥沙等懸移質
沿著海底或湖底流動的束狀水流。
其密度比周圍水體的密度要大得多。
濁流的水流既混濁又渦動，
具有強大的搬運和侵蝕能力，
能將砂、礫等粗粒物質搬運到深海平原，
也能將海底和湖底刻蝕得很深。

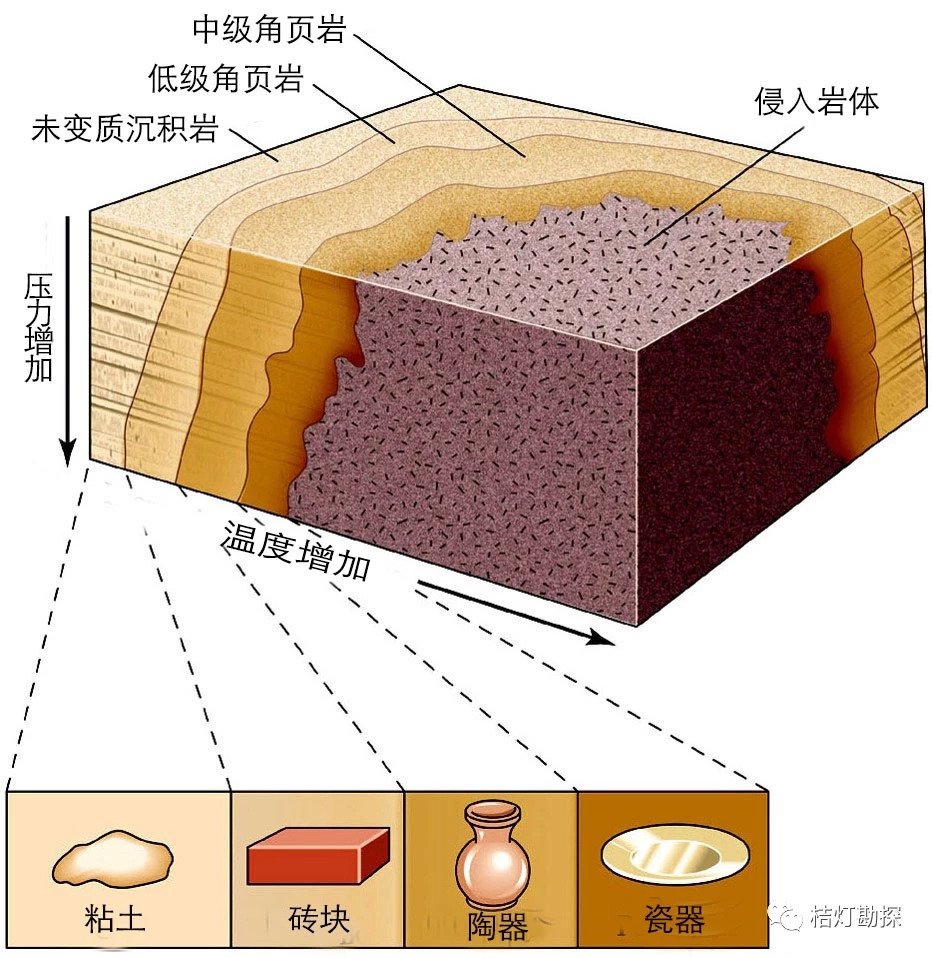

7——接觸變質作用
不同程度的變質巖的形象示意。
角頁巖，也稱為角巖，
具有細粒粒狀變晶結構和塊狀構造的
中高溫熱接觸變質形成的巖石。

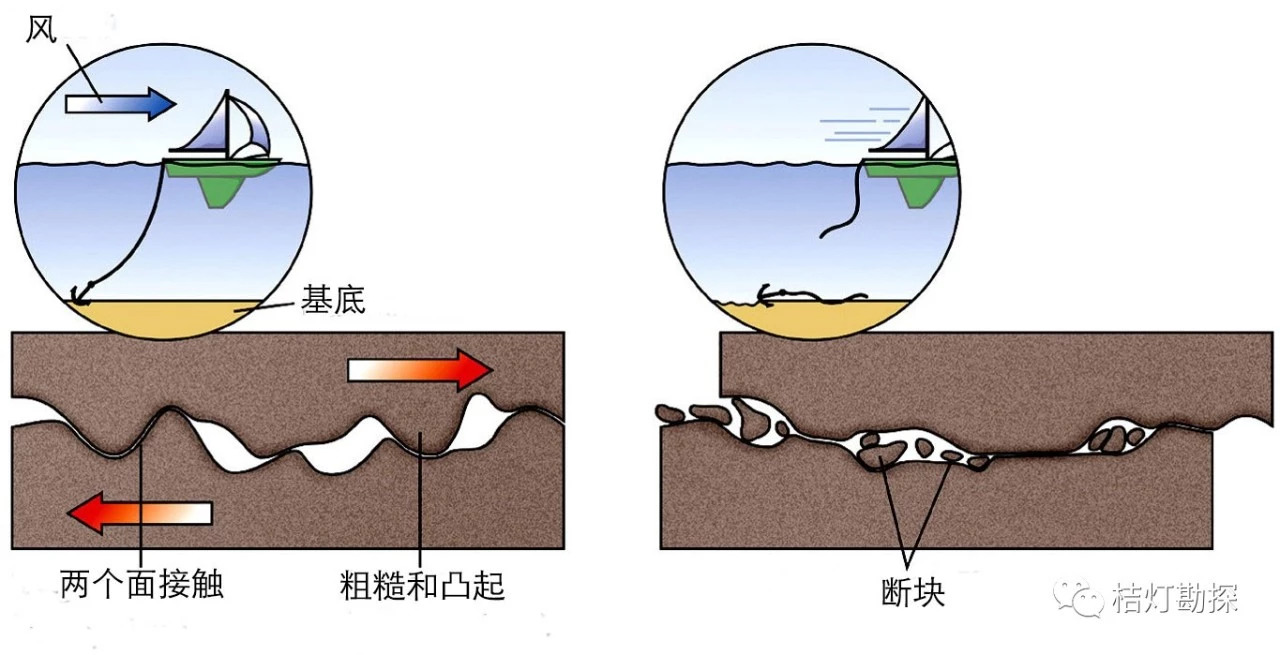

8——斷層面上的磨擦滑動

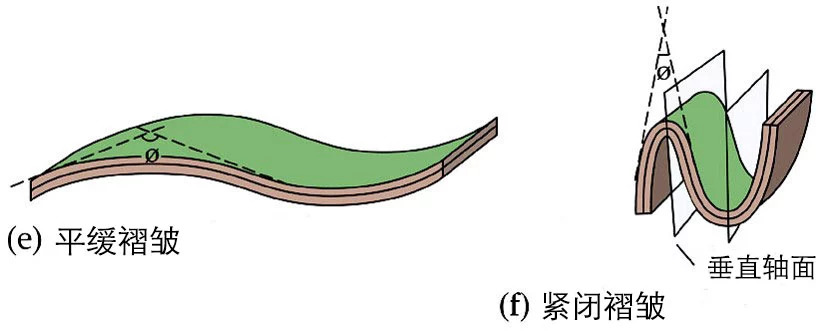

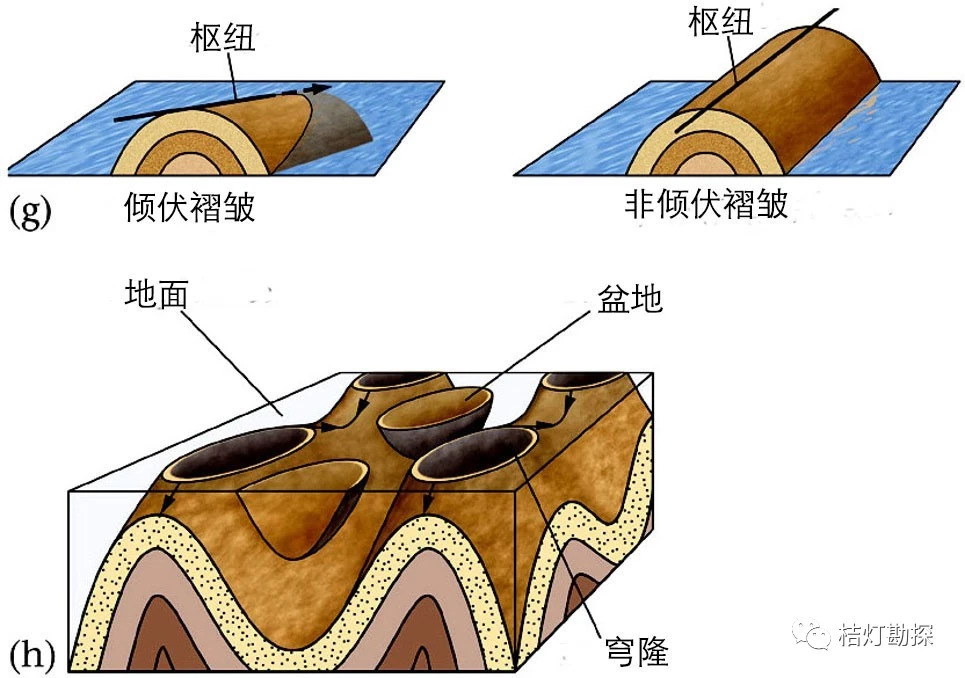

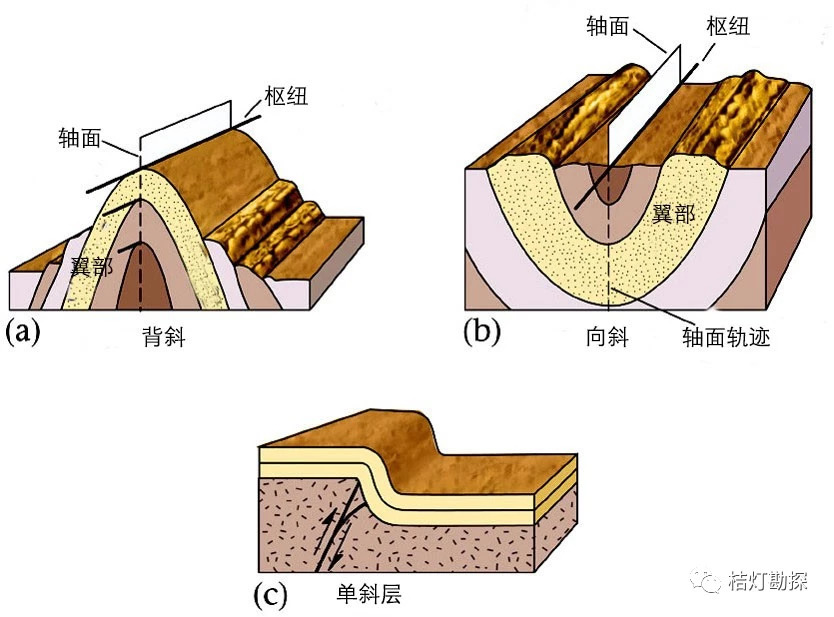

9——褶皺樣式
10——褶皺樣式
11——褶皺樣式

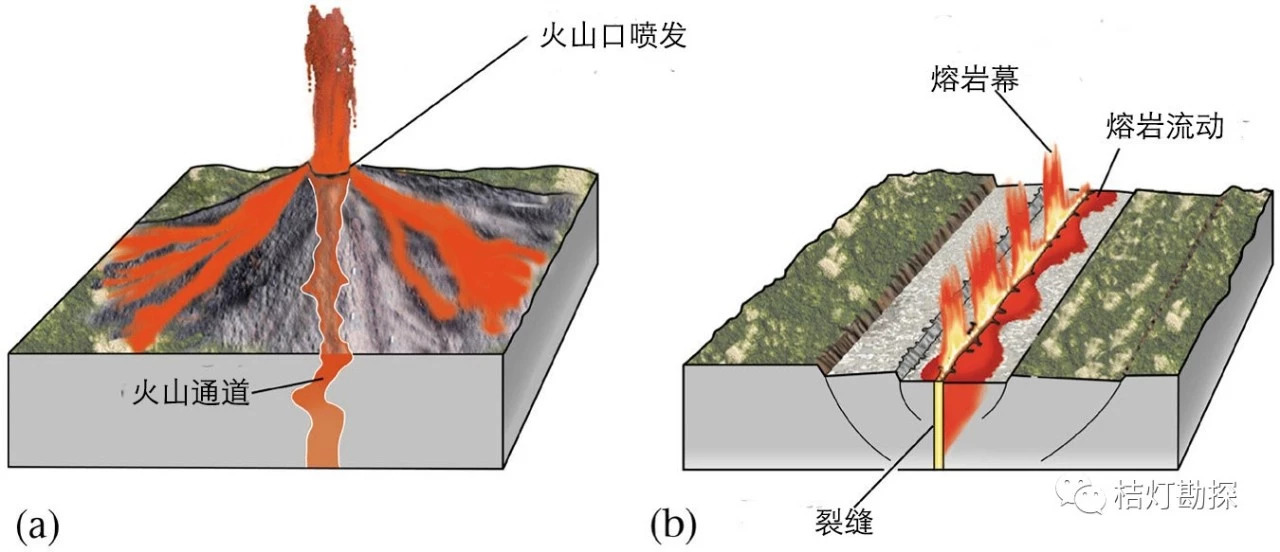

12——火山噴發結構
左圖為火山口噴發，
右圖為火山裂縫噴發，
是一個線性火山口，
常見于裂谷帶。
13——晶格的規律
上部為玻璃的無序分子結構，
下部為礦物的有序分子結構。
這是二者的本質區別。

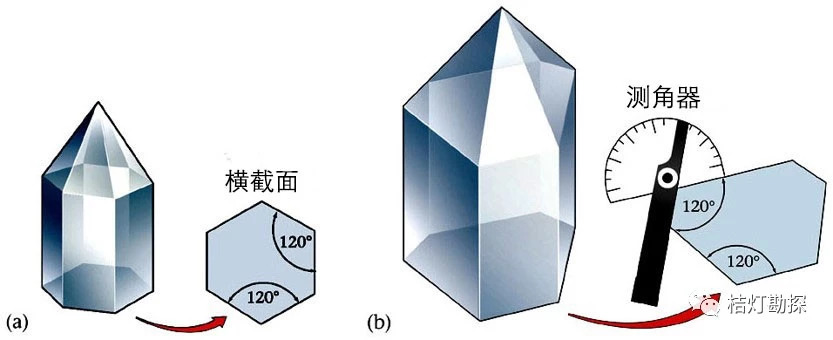

14——水晶的外形結構
不管是規則形狀還是
不規則形狀的石英晶體，
晶體相同面的夾角保持不變。

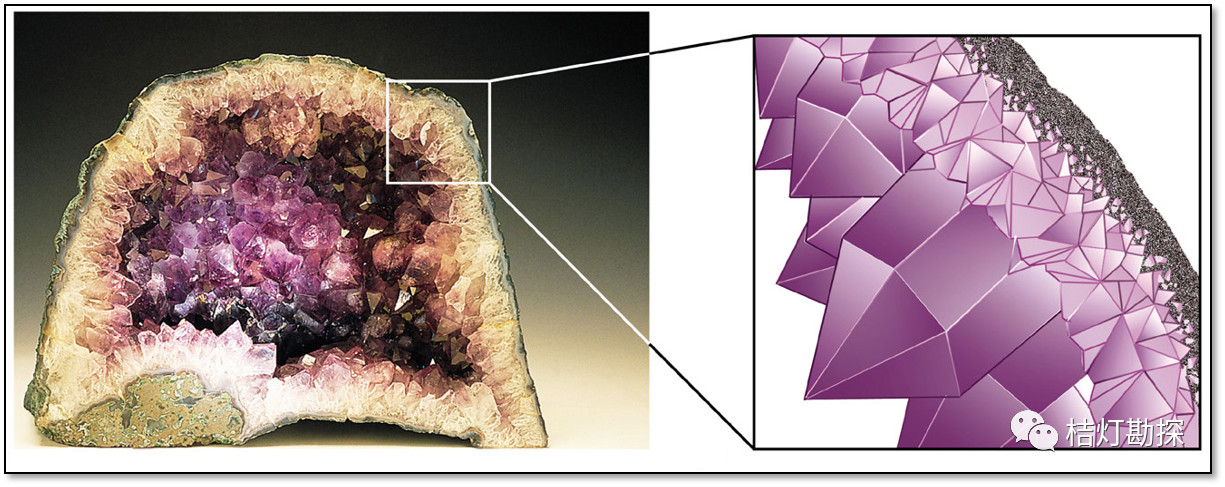

15——紫水晶晶洞的形成和結構
原始空腔可以是火成巖中的空洞、
樹根下的動穴，甚至動物挖的地洞。
經過漫長時間，空腔的外壁變硬，
溶解的二氧化硅沉積到內壁。
形成一顆中空的、內含空氣的大瑪瑙洞。
隨著時間的推移，邊緣出現縫隙，
含有二氧化硅的地下水流入空洞。
在合適的壓力和溫度下附著洞壁結晶而成。
當有足夠的空間和時間使晶體生長時，
晶體形狀完好。
反之，形狀差。

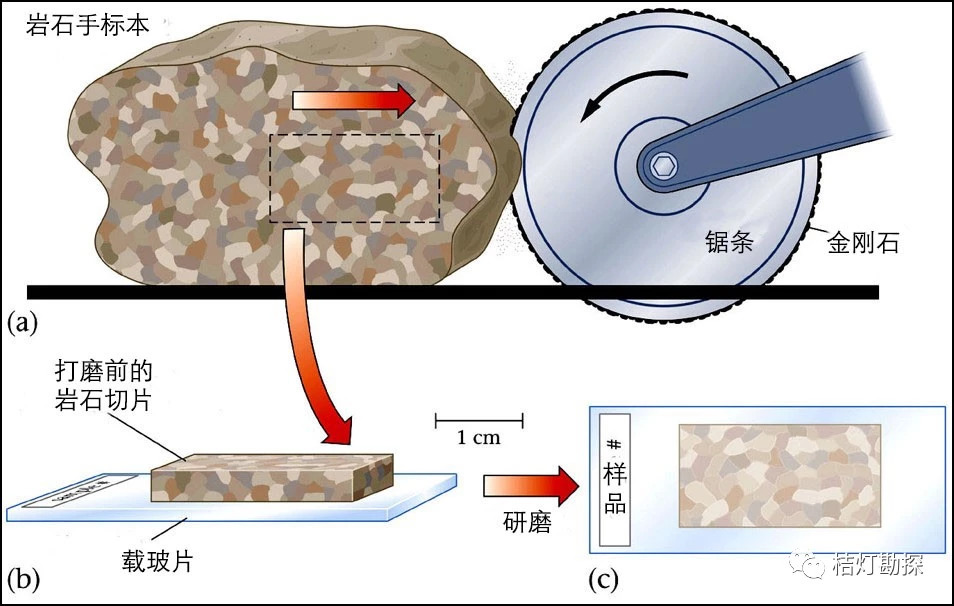

16——巖石薄片的制作方法

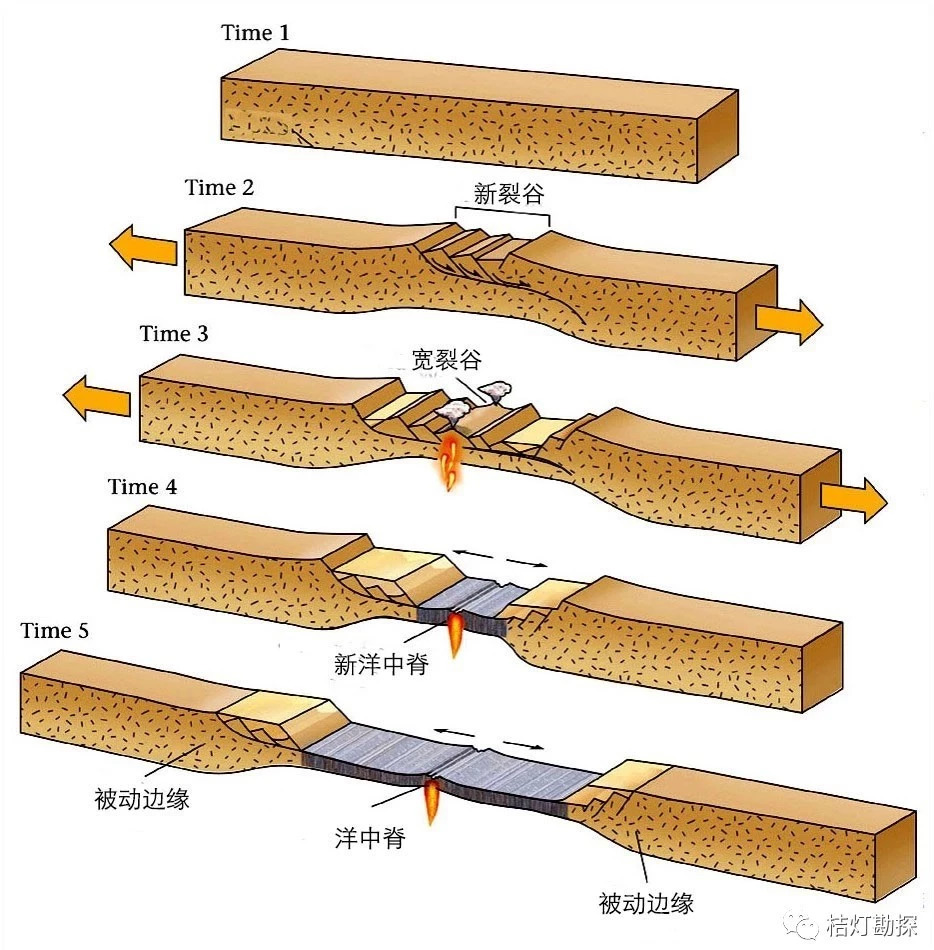

17——離散邊界的形成
可以結合威爾遜旋回的6個階段。
18——陸陸碰撞模型
海陸板塊碰撞的末期出現
陸陸板塊的碰撞。
陸地板塊之上發育火山弧。
火山弧常常和島弧搞混。
火山弧是一系列的火山，但不一定在海上；
島弧是一系列的島，但不一定都是火山。

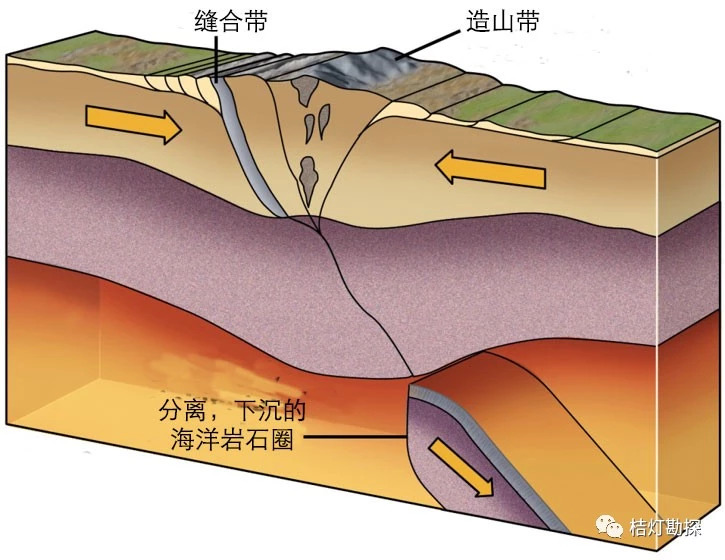

19——陸陸碰撞模型
大洋巖石圈在俯沖帶進入地幔，
到一定深度被地幔熔融同化而消亡。
縫合帶是由含有殘余洋殼的蛇綠巖混雜堆積
和深海相沉積巖等組成。
縫合帶把兩側具有不同性質和演化歷史的大陸邊緣分開。

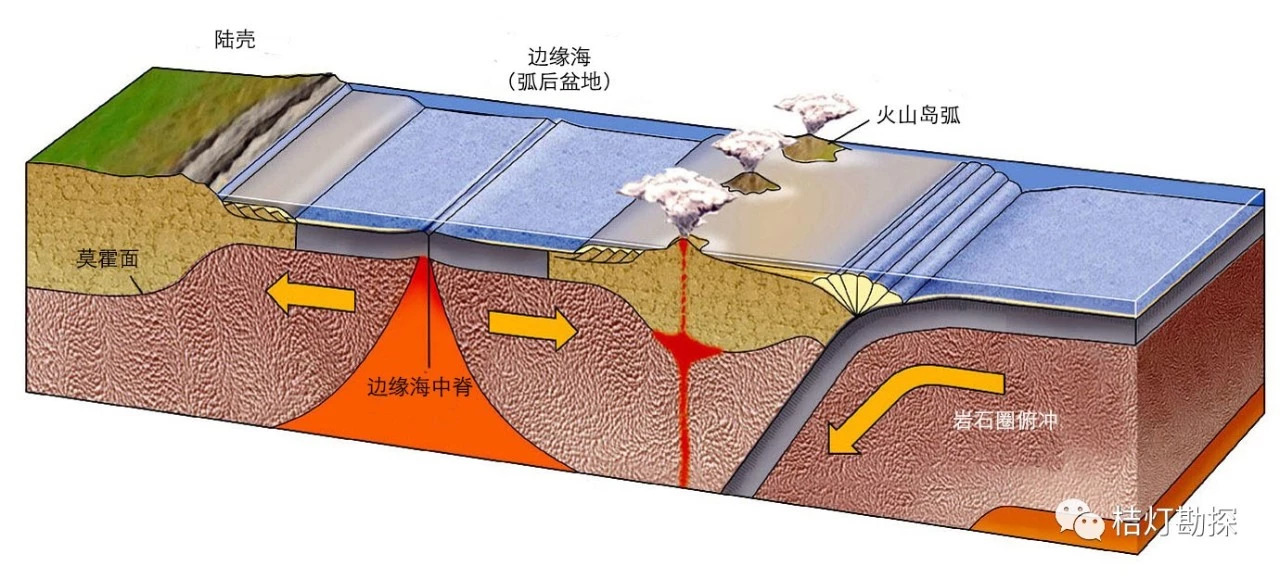

20——俯沖帶和火山島弧模型
火山島弧是形成于俯沖帶后面的火山島鏈。
島弧可能最終被俯沖帶吞沒。

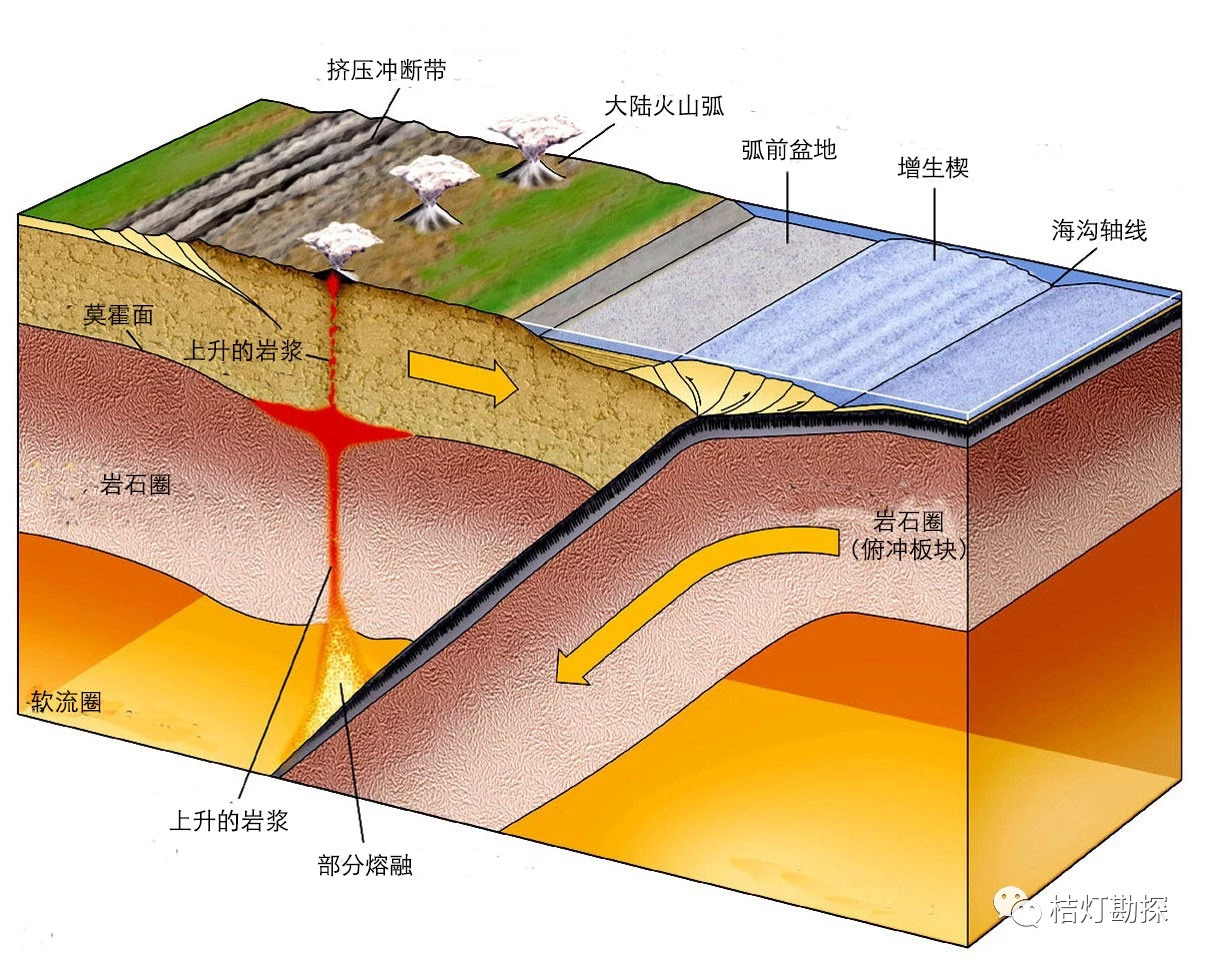

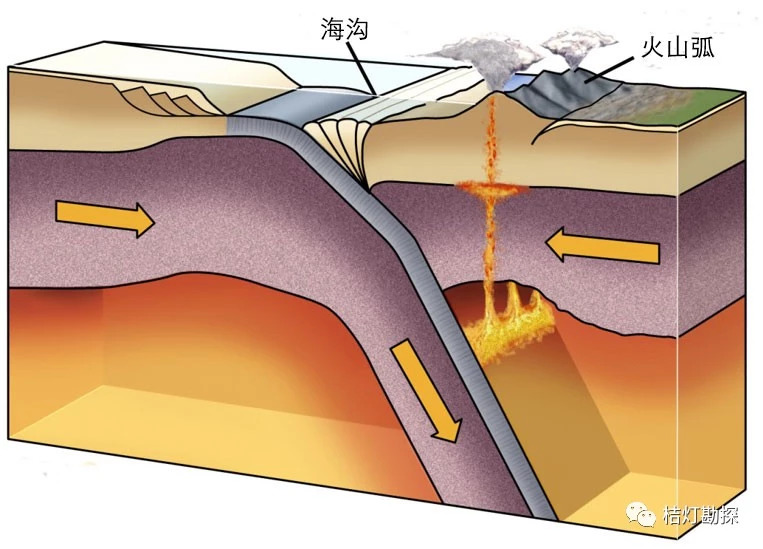

21——俯沖帶
海洋板塊擴張到大陸板塊邊緣，
由于海洋板塊較重，
會俯沖到大陸板塊之下，
形成匯聚型板塊邊緣。
一般組成部分如圖。

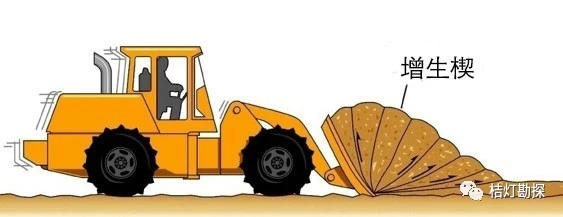

22——增生楔產生過程
大洋板塊向地幔俯沖時
被上盤的大陸板塊刮削下來的
深海沉積物和洋殼碎片（洋底玄武巖），
堆積到海溝的向陸側而成。
內部結構為傾向海溝俯沖方向的
疊瓦狀逆沖巖片依次堆垛。
年輕的在下，老的在上覆蓋。

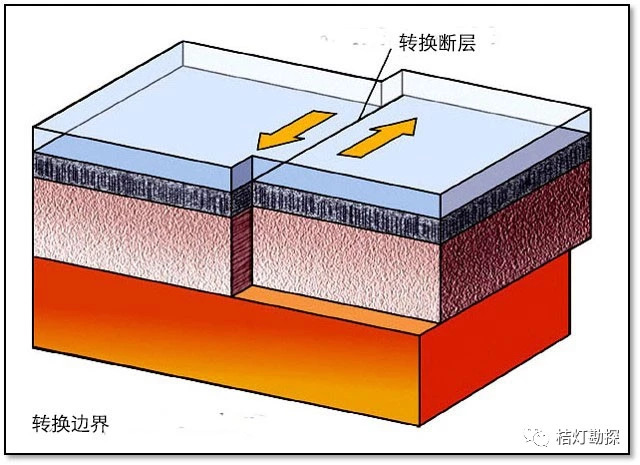

23——轉換邊界

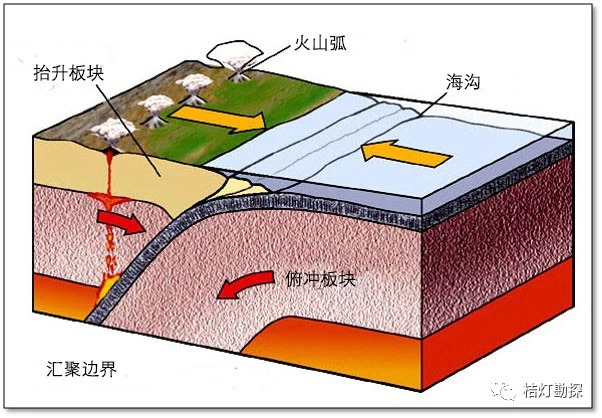

24——匯聚邊界

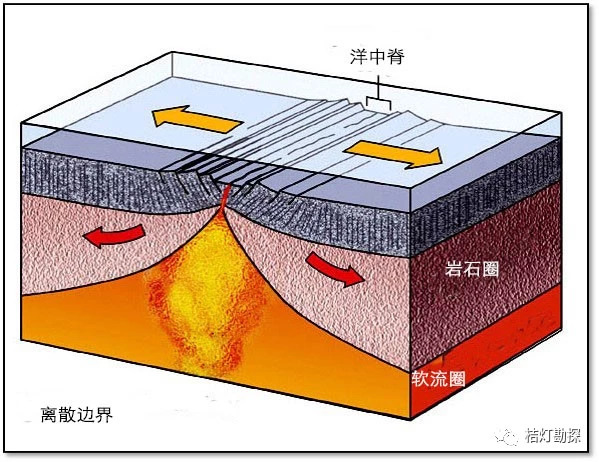

25——離散邊界

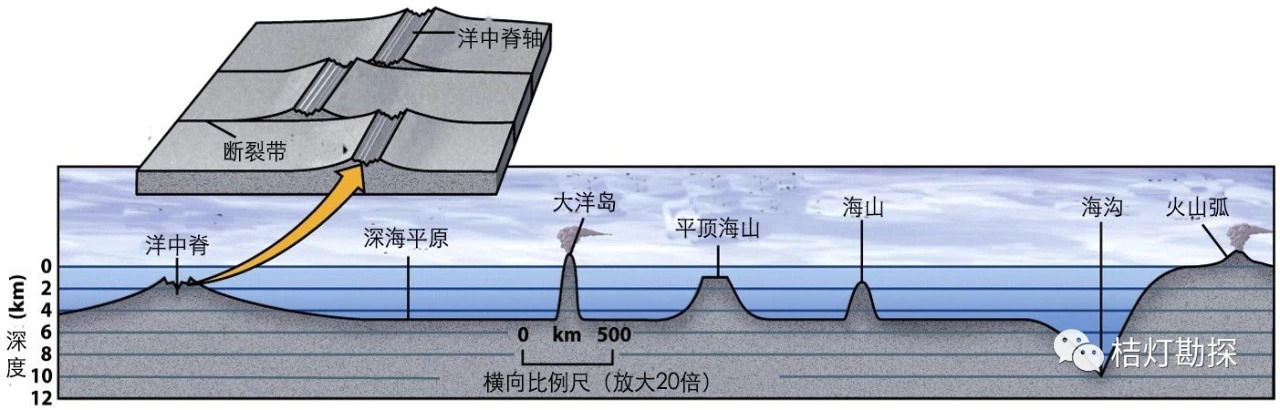

26——海底地貌與測深的關系
洋中脊一般在海平面以下2-2.5km，
最有名的中洋脊是大西洋中脊，
冰島則是大西洋中洋脊露出海面的一部分，
因此被認為是觀察中洋脊構造最方便的區域。
深海海溝一般在海平面以下8-12km，
許多海溝與活動的火山島弧相鄰。

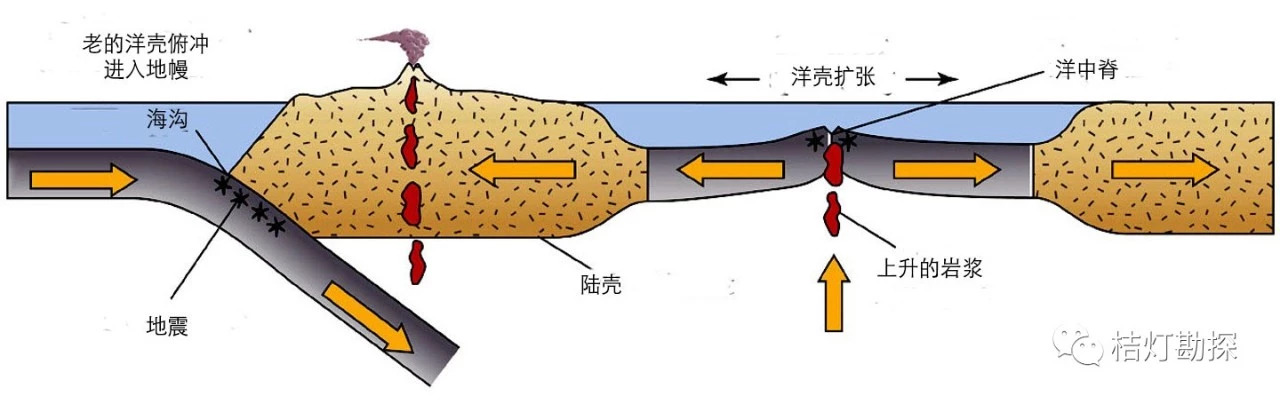

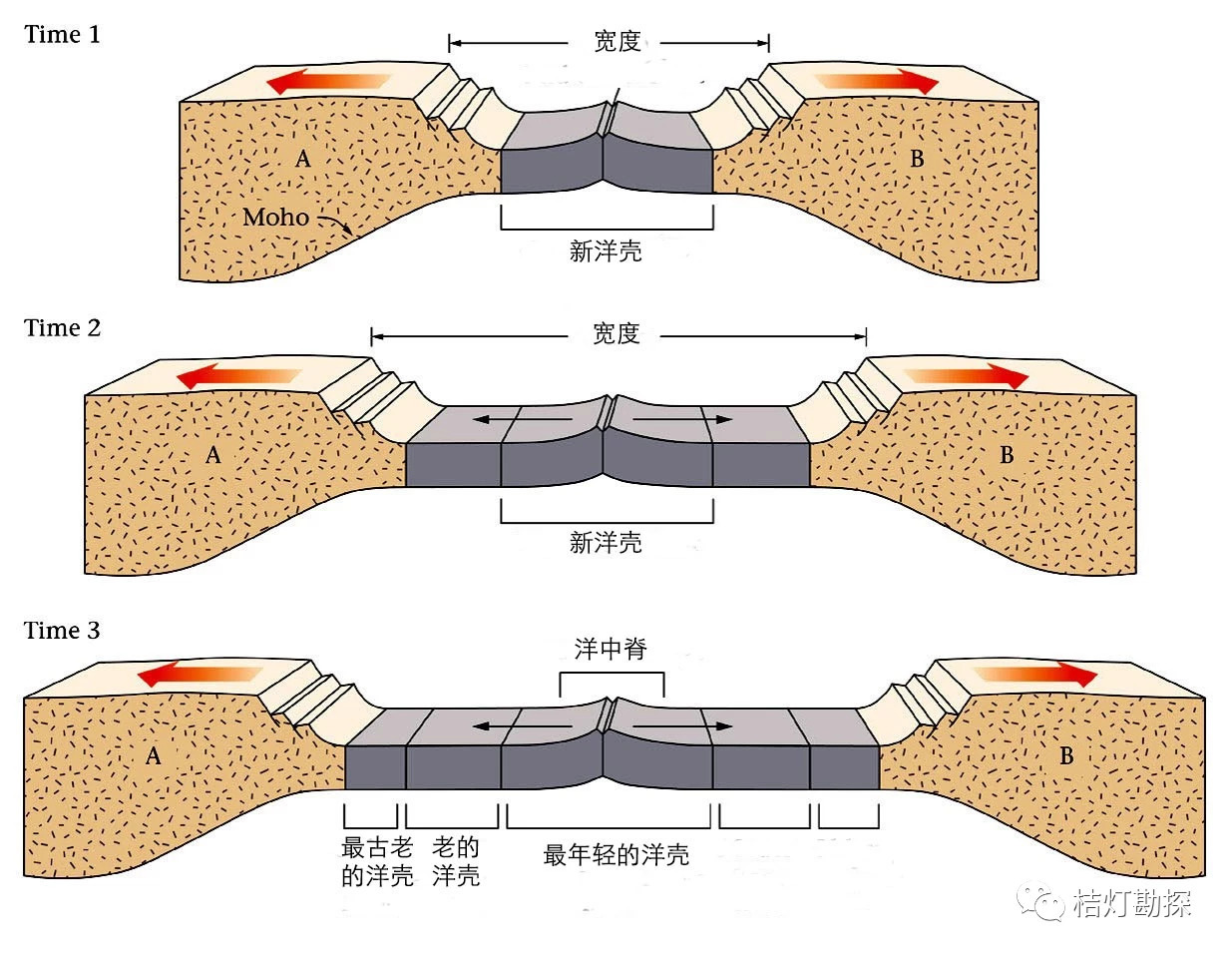

27——離散邊界海底擴張示意
28——巖石圈的演變模型
由于地球內營力引起地殼結構改變、
地殼內部物質變位的構造運動，
引起巖石圈的演變，
促使大陸、洋底的增生和消亡；
并形成海溝和山脈；
同時還導致發生地震、火山爆發等。

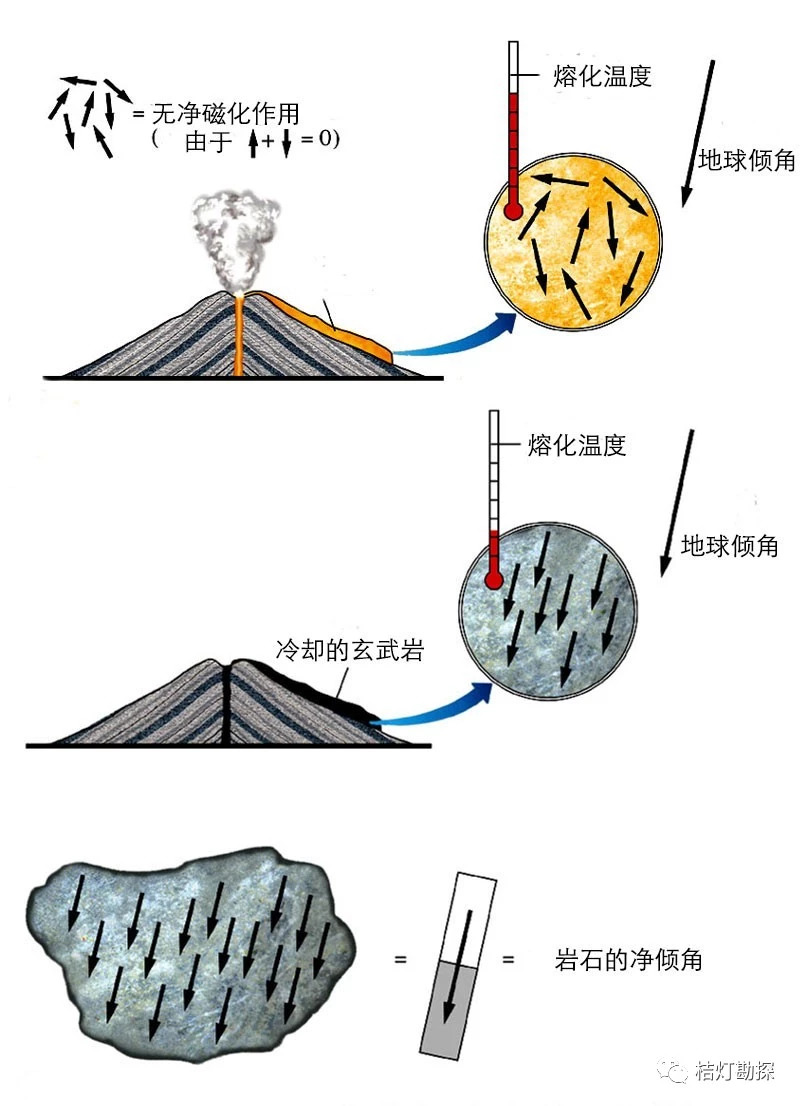

29——地磁場對玄武巖結晶作用的影響
玄武巖中常含有磁鐵礦等礦物，
冷卻過程中，
磁鐵礦的自身磁場與地磁場相互作用，
最終礦物中繼承了地磁場方向，
測量玄武巖的磁場方向，
即可確定地磁場方向。

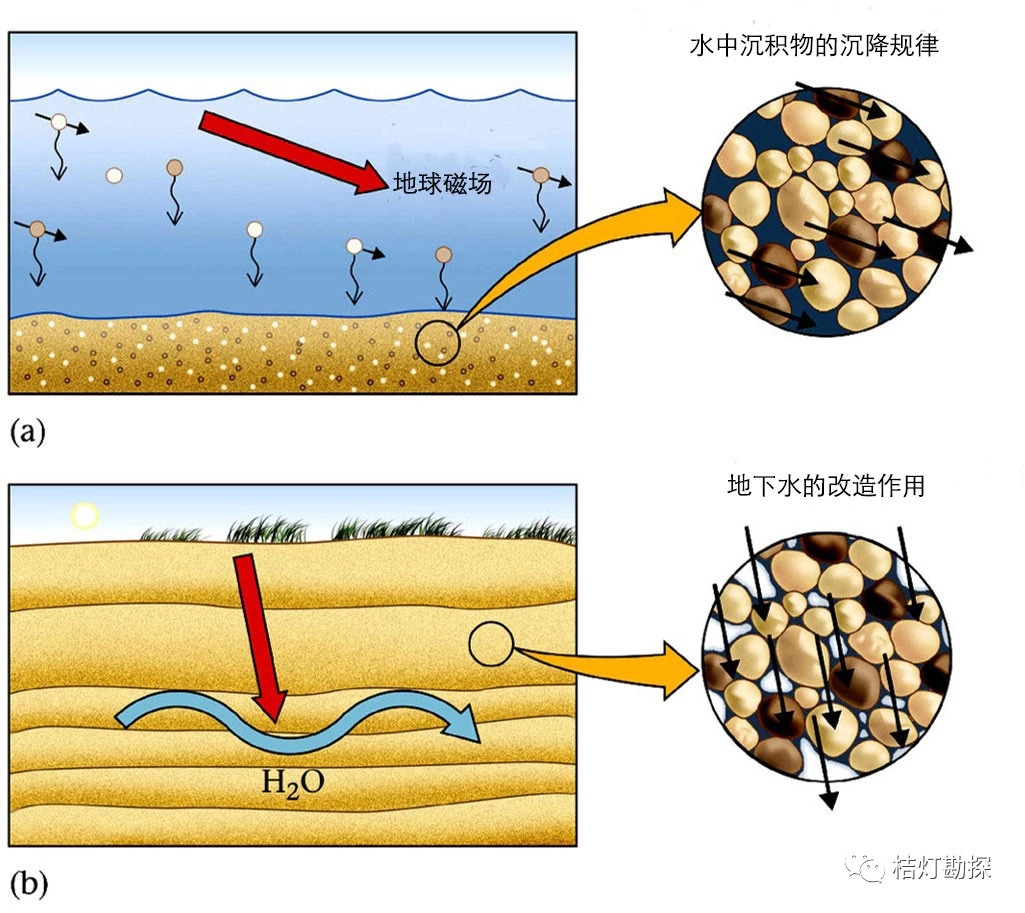

30——地磁場對沉積物的影響
沉積物沉降過程中，
地磁場對磁性礦物排列方向的影響。
流動的地下水引起沉積巖的蝕變和重結晶，
地磁場對發生重結晶的磁性礦物
排列方向產生影響。

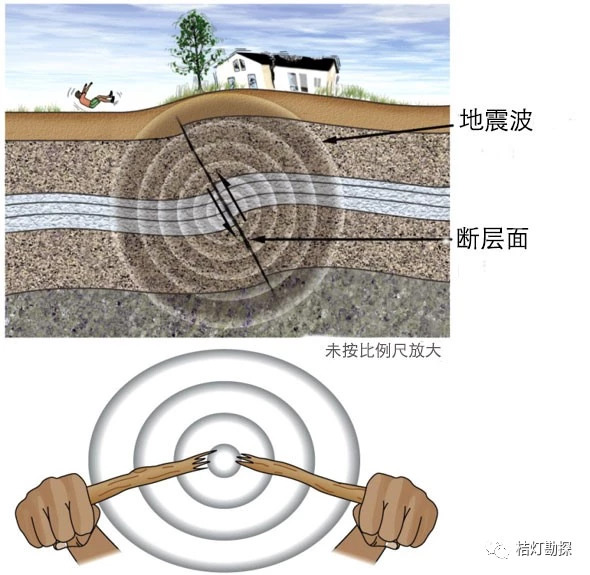

31——地震發生和傳播示意

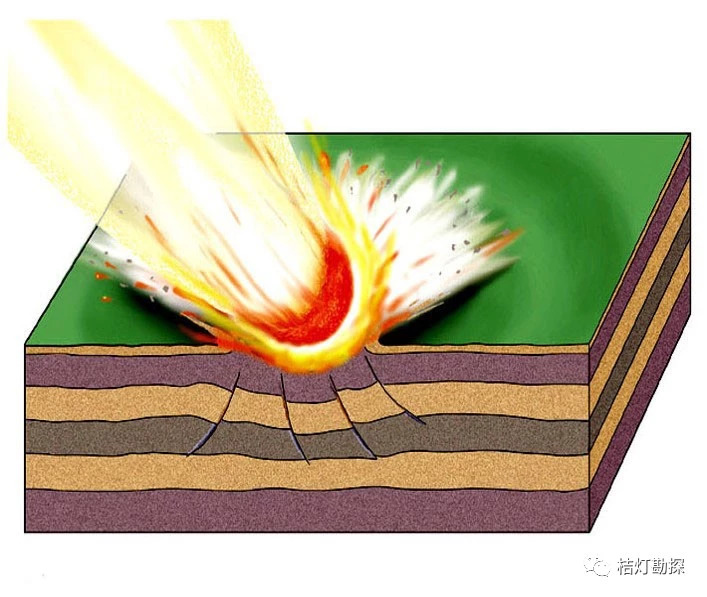

32——隕石撞擊地面
外力作用于地面，
產生斷層。

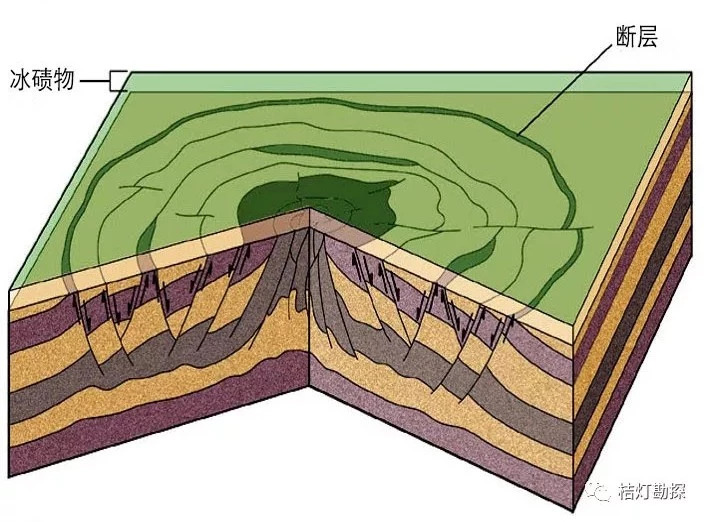

33——隕石撞擊地面
俯視近圓形，
類似穹隆構造，
發育大量斷層，
后來被各種冰磧物覆蓋充填
